Come calcolare la capacità di portamento della pressione del tubo rotondo in acciaio inossidabile 304?

Come fornitore di fiducia di 304 tubi rotondi in acciaio inossidabile, incontro spesso domande da parte dei clienti in merito alla capacità di pressione di questi tubi. Comprendere come calcolare la pressione: la capacità del cuscinetto è cruciale per varie applicazioni, che vanno dai sistemi di tubazioni industriali alle strutture architettoniche. In questo post sul blog, ti guiderò attraverso il processo di calcolo della pressione: capacità portante di 304 tubi rotondi in acciaio inossidabile, condividendo le formule pertinenti, fattori da considerare ed esempi pratici.

Comprensione di 304 tubi rotondi in acciaio inossidabile

304 acciaio inossidabile è un materiale ampiamente usato nella produzione di tubi rotondi grazie alla sua eccellente resistenza alla corrosione, alta resistenza e buona formabilità. I tubi sono disponibili in varie dimensioni, spessori delle pareti e lunghezze, rendendoli adatti a una vasta gamma di applicazioni. Che si tratti di trasporto di fluidi, strutture di supporto o scopi decorativi, i tubi rotondi in acciaio inossidabile 304 sono una scelta affidabile.

Fattori chiave che influenzano la pressione - capacità del cuscinetto

Prima di approfondire i metodi di calcolo, è essenziale comprendere i fattori chiave che influenzano la capacità di pressione - la capacità di cuscinetto di 304 tubi rotondi in acciaio inossidabile:

Proprietà materiali

Le proprietà meccaniche di 304 acciaio inossidabile, come la resistenza alla snervamento e la resistenza alla trazione, svolgono un ruolo significativo nel determinare la capacità del cuscinetto. La resistenza alla snervamento è lo stress in cui il materiale inizia a deformarsi in modo plastico, mentre la resistenza alla trazione è la massima sollecitazione che il materiale può resistere prima della rottura. Per 304 acciaio inossidabile, la resistenza alla snervamento tipica è di circa 205 MPa (30.000 psi) e la resistenza alla trazione è di circa 515 MPa (75.000 psi).

Dimensioni del tubo

Il diametro esterno (OD) e lo spessore della parete (WT) del tubo rotondo sono parametri critici nel calcolo della capacità del cuscinetto. Generalmente, i tubi con diametri esterni più grandi e spessori della parete più spessi possono resistere a pressioni più elevate.

Condizioni finali

Il modo in cui le estremità del tubo sono supportate o vincolate può anche influire sulla sua capacità di pressione. Ad esempio, un tubo con estremità fisse avrà una capacità di cuscinetto più elevata rispetto a un tubo con estremità libere.

Metodi di calcolo

Esistono diversi metodi per calcolare la capacità del cuscinetto di pressione di 304 tubi rotondi in acciaio inossidabile. Una delle formule più comunemente usate è la formula del Barlow, che si basa sulla teoria dello stress del cerchio.

La formula di Barlow

La formula di Barlow viene utilizzata per calcolare la pressione interna che un tubo a parete sottile può resistere senza guasto. La formula è la seguente:

[P = \ frac {2s \ tempi t} {d}]

Dove:

• (P) è la pressione interna (in MPA o PSI)
• (S) è lo stress ammissibile del materiale (in MPA o PSI). Per 304 acciaio inossidabile, lo stress ammissibile viene in genere preso come una frazione della resistenza alla snervamento, considerando fattori come i margini di sicurezza e l'ambiente di applicazione. Un valore comune per lo stress ammissibile è di circa 138 MPa (20.000 psi).
• (t) è lo spessore della parete del tubo (in mm o pollici)
• (D) è il diametro esterno del tubo (in mm o pollici)

Esempio di calcolo

Supponiamo che abbiamo un tubo rotondo in acciaio inossidabile 304 con un diametro esterno (d = 50) mm e uno spessore della parete (t = 3) mm. Utilizzando un MPa di sollecitazione consentita (S = 138), possiamo calcolare la capacità del cuscinetto di pressione come segue:

[P = \ frac {2 \ tempes138 \ temps3} {50} = 16.56 \ MPA]

Ciò significa che il tubo può resistere a una pressione interna fino a 16,56 MPa nelle condizioni indicate.

Limitazioni della formula di Barlow

Mentre la formula di Barlow è un metodo semplice e ampiamente utilizzato per calcolare la capacità del cuscinetto della pressione di tubi a parete sottili, ha alcune limitazioni:

• Sottile - ipotesi murale: La formula di Barlow si basa sul presupposto che la parete del tubo sia sottile, tipicamente definita come il rapporto dello spessore della parete e del diametro esterno ((t/d)) inferiore a 0,1. Per tubi spessi: possono essere richieste formule più complesse o analisi degli elementi finiti.
• Effetti finali: La formula non tiene conto delle condizioni finali del tubo, che possono avere un impatto significativo sulla capacità del cuscinetto della pressione, in particolare per i tubi corti.
• Non linearità materiale: La formula di Barlow presuppone che il materiale si comporti linearmente, il che potrebbe non essere accurato per grandi deformazioni o situazioni di stress elevato.

Altre considerazioni

Oltre ai metodi di calcolo, ci sono altri fattori da considerare quando si determinano la capacità di pressione - cuscinetto di 304 tubi rotondi in acciaio inossidabile:

Corrosione ed erosione

La corrosione e l'erosione possono ridurre lo spessore della parete del tubo nel tempo, diminuendo così la capacità del cuscinetto. È importante selezionare la corrosione appropriata: materiali resistenti e rivestimenti protettivi per l'ambiente dell'applicazione.

Temperatura

Le proprietà meccaniche dell'acciaio inossidabile 304 possono cambiare con la temperatura. A temperature elevate, la resistenza alla snervamento e la resistenza alla trazione del materiale possono diminuire, il che può influire sulla capacità del cuscinetto della pressione. È necessario considerare l'intervallo di temperatura operativa durante la progettazione del sistema di tubazioni.

Fattori di sicurezza

Per garantire la sicurezza e l'affidabilità del sistema di tubazioni, è comune applicare i fattori di sicurezza alla capacità di cuscinetto calcolata. Il fattore di sicurezza tiene conto delle incertezze nelle proprietà dei materiali, nei processi di produzione e nelle condizioni operative. Un tipico fattore di sicurezza per i componenti contenenti pressione è compreso tra 1,5 e 4, a seconda dell'applicazione.

Prodotti correlati

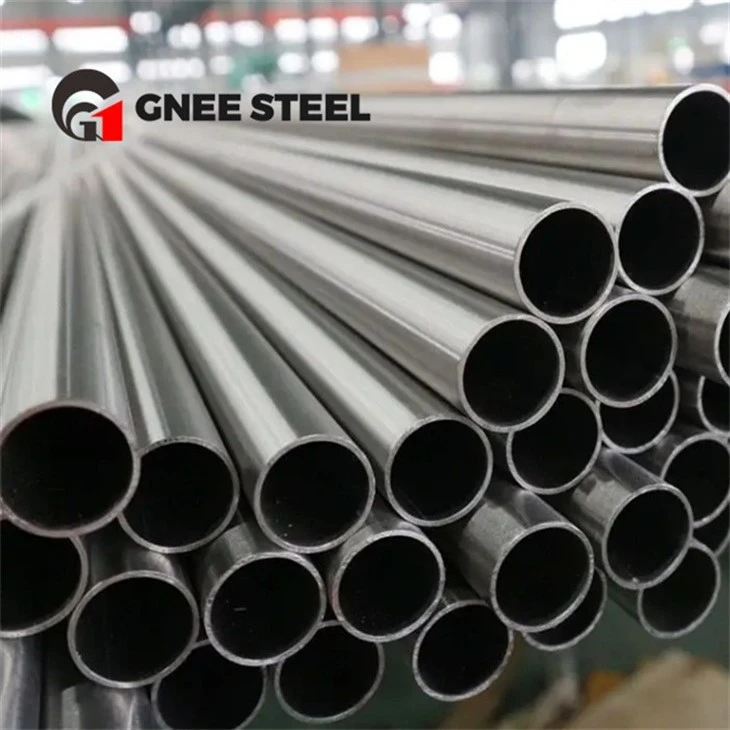

Se sei interessato ad altri tipi di tubi in acciaio inossidabile, offriamo anche una vasta gamma di prodotti, ancheASTM A270 TP316L Ultra - Clean Precision Steel Pipe,ASTM A312 TP 317L Acciaio inossidabile Tubole senza cucitura, EASTM A269 TP304LN SS PIBO LASTALE. Questi tubi sono progettati per soddisfare gli standard di altissima qualità e sono adatti a varie applicazioni industriali e commerciali.

Conclusione

Il calcolo della capacità del cuscinetto di pressione di 304 tubi rotondi in acciaio inossidabile è un passo cruciale per garantire la sicurezza e l'affidabilità dei sistemi di tubazioni. Comprendendo i fattori chiave, utilizzando metodi di calcolo appropriati e considerando altri fattori rilevanti come la corrosione, la temperatura e i fattori di sicurezza, è possibile prendere decisioni informate durante la selezione e la progettazione dei tubi per le tue applicazioni.

In caso di domande o hai bisogno di ulteriore assistenza nel calcolo della pressione: capacità cuscinetto di 304 tubi rotondi in acciaio inossidabile o altri prodotti in acciaio inossidabile, non esitare a contattarci per appalti e discussioni in profondità. Il nostro team di esperti è sempre pronto a fornirti consulenza professionale e prodotti di alta qualità.

Riferimenti

• Codice di caldaia e recipiente di pressione ASME
• Standard ASTM per tubi in acciaio inossidabile
• "Design di ingegneria meccanica" di Joseph E. Shigley e Charles R. Mischke
